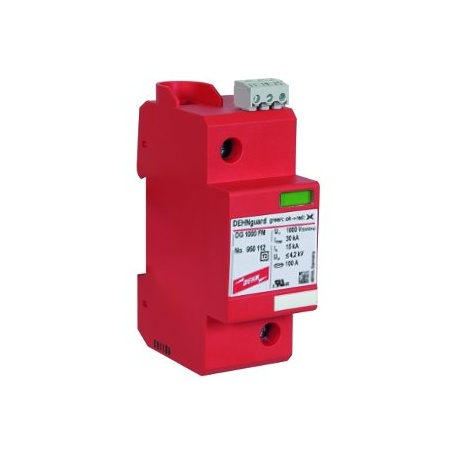

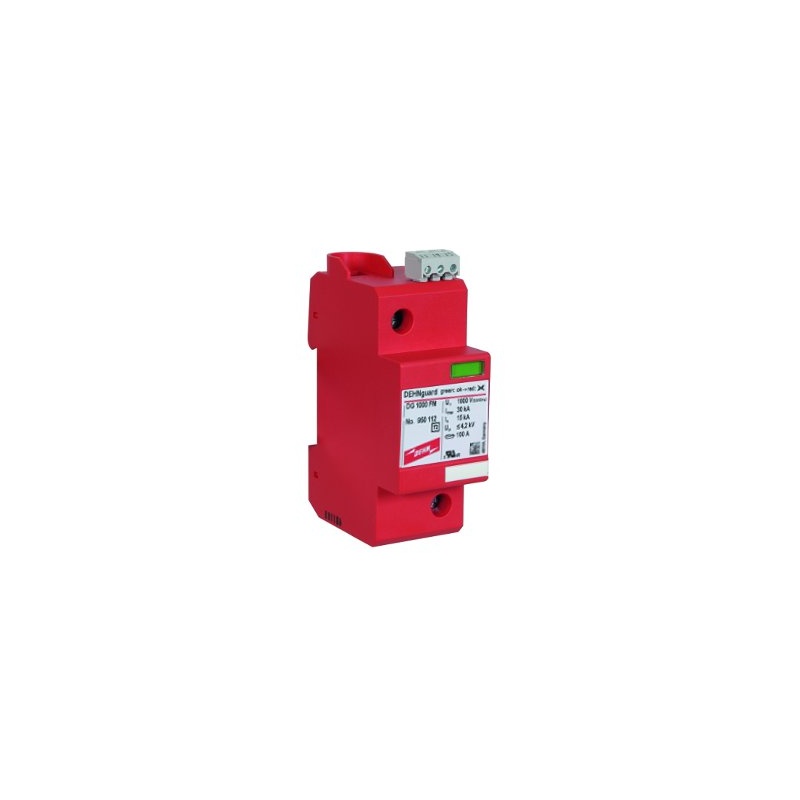

DG 1000 FM zvodič prepätia

- Jednopólový zvodič prepätia s maximálnou prípustnou hodnotou trvalého napätia Uc 1000V.,
- SPD podľa EN 61643-11 / IEC 61643-11 ...: Typ 2/Trieda II,
- menovité napätie AC (Un): 830V (50/60 Hz),
- najvyššie trvalé striedavé napätie (Uc): 1000 V (50/60 Hz),
- kontinuálne prevádzkové jednosmerné napätie (Uc): 1000V,
- menovitý výbojový prúd (8/20 mikrosekúnd): 15 kA,
- max. vybíjací prúd (8/20 mikrosekúnd) (Imax): 30kA,
- úroveň ochrany (Up): <4,2kV,
- úroveň ochrany pri 5 kA (Up): <3,5 kV,
- doba odozvy (t): < 25 ns,
- maximálna naprúdová ochrana: 100 aM,
- max. ochrana proti nadprúdu pri U<690V AC: 125 A gG,
- krátky silový okruh s maximálnou poistkou ( Isccr): 25n eff,
- TOV napätie (UT) - charakteristika: 1205 V/ 5sek.-pevnosť,
- TOV napätie (UT) - charakteristika: 1580 V/ 120min.- bezpečné zlyhanie,
- rozsah prevádzkových teplôt (TU): -40 ° C ... 80 °C,
- funkcie / indikácia poruchy: zelená/červená,
- počet portov: 1,
- prierezová plocha (min.): 1,5 mm2 / pružný,
- prierezová plocha (max.): 35 mm2 lanko / 25 mm2 lanko,
- zostava na: 35 mm DIN lištu podľa EN 60715,
- materiál púzdra: Termoplast, červená, UL 94 V-0
- vybavenie: interiér,
- ochrana: IP 20,
- montážne rozmery: 2 TE, DIN 43880,
- schválenie: UL,
- FM kontakty/ kontaktný formulár: menič,
- spínací výkon AC: 250 V / 0,5 A,
- spínací výkon DC: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A,
- prierezová plocha pre diaľkovú sgnalizáciu terminálu: max. 1,5 mm 2 / pružný,
- váha: 196g.
