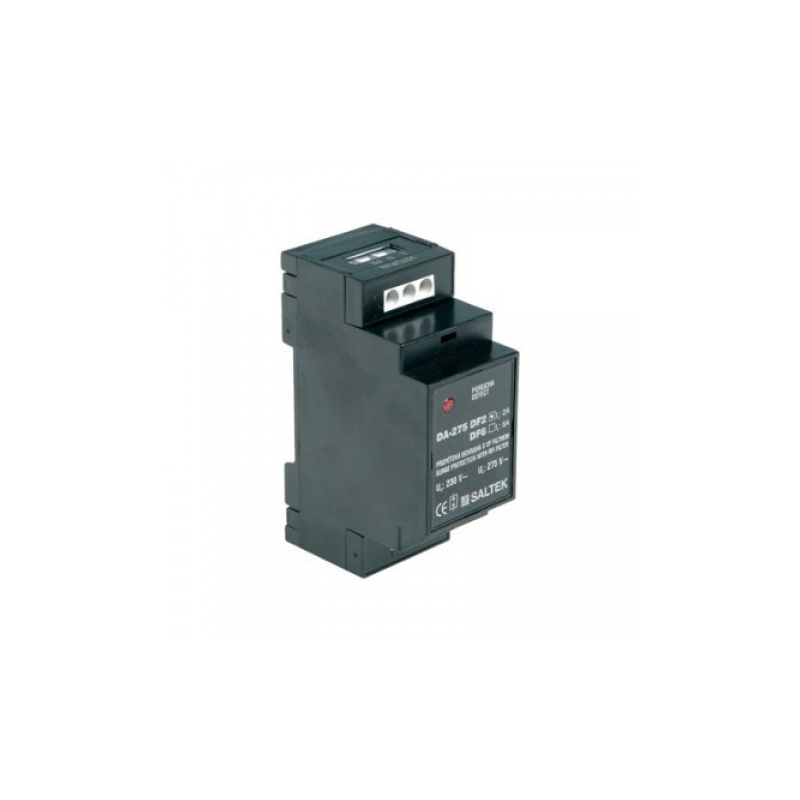

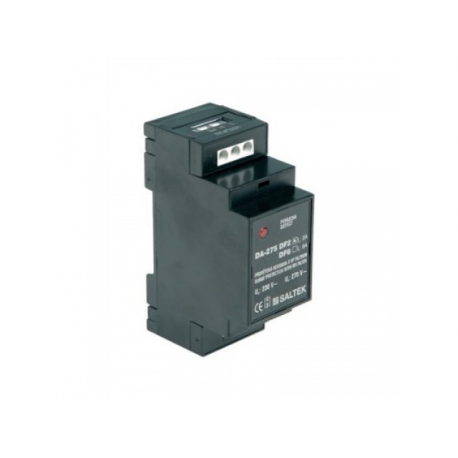

DA-275 DF 6 prepäťová ochrana s VF filtrom

SPD typ 3 – prepäťová ochrana s VF filtrom
- optická signalizácia poruchy,
- prepäťová ochrana s integrovaným odrušovacím vf filtrom pre ochranu riadiacich systémov MaR, EZS, EPS apod. proti pulznému prepätiu a vf rušeniu.

Technické parametre:
- menovité napätie Un: 230V AC,
- maximálne pracovné napätie Uc: 275V AC,
- menovitý záťažový prúd IL: 6A,
- menovitý výbojový prúd (8/20 us) L-N, L(N)-PE, L+N-PE In: 2kA, 2kA, 4kA,
- skúšobné napätie L-N, L(N)-PE, L+N-PE Uoc: 4kV, 4kV, 8kV,
- napäťová ochranná hladina L-N, L(N)-PE Up: 1,2kV, 1,5kV,
- doba odozvy L-N, L(N)-PE ta: 25ns, 100ns,
- maximálne predistenie: 6A gL/gG alebo C 6A,
- útlm filtra pri 1 MHz (50 Ohm/50 Ohm) nesymetrický: 30dB,
- krytie: IP20,
- rozsah pracovných teplôt: -40°C … +80°C,
- montáž lišta: DIN 35mm,
- prierez pripojených vodičov:
- pevný max ISO: 4mm2; AWG:11,
- lanovaný max ISO: 2,5mm2 ; AWG: 13,
- signalizácia poruchy červená kontrolka,
- spĺňa požiadavky normy ČSN EN 61643-11 + A11.
