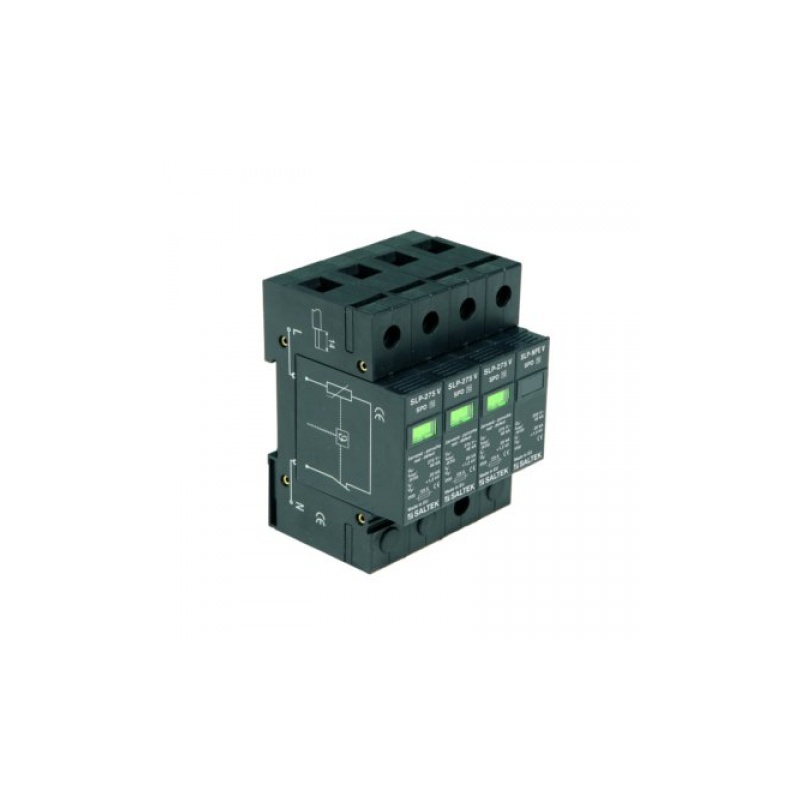

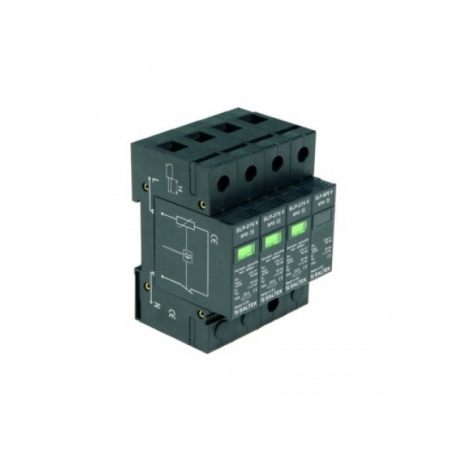

FLP-12,5 V/3S+1 zvodič bleskových prúdov a prepätia

SPD typ 1 a typ 2
- zvodič bleskových prúdov s vynímateľným modulom varistora, optická signalizácia poruchy,
- trojpólový varistorový zvodič bleskových prúdov určený k inštalácií do rozvodov nn pre budovy triedy rizika III a IV podľa EN 62305, na rozhraní zón LPZ 0–LPZ 1 a vyšších,
- slúži k ochrane proti účinkom čiastočných bleskových prúdov, indukovaného prepätím pri údere blesku a proti spínaciemu prepätiu,
- voliteľná diaľková signalizácia stavu (S).

Technické parametre:
- menovité napätie Un: 230V AC,
- maximálne pracovné napätie Uc: 275V AC,
- menovitý výbojový prúd (8/20 µs) In: 30kA,
- maximálny výbojový prúd Imax.: 60kA,
- bleskový impulzný prúd (10/350 µs) Iimp: 12,5kA,
- napäťová ochranná hladina Up: 1,2kV,
- napäťová ochranná hladina I = 5kA (8/20 µs) Up: 0,9kV,
- doba odozvy ta: 25ns,
- skratová odolnosť pri max. predistení: 50kArms,
- max. predistenie: 160A gL/gG,
- krytie: IP20,
- rozsah pracovných teplôt: -40°C … + 80°C,
- montáž: lišta DIN 35mm,
- prierez pripojených vodičov:
pevný min/max ISO: 1/35mm2 ; AWG: 17/2,
lankový min/max ISO: 1/25mm2 ; AWG: 17/4,
- signalizácia poruchy: červené sfarbenie indikačného poľa,
- diaľková signalizácia - provedenie S: bezpotenciálový prepínací kontakt,
- kontakty diaľkovej signalizáce: 250V/0,5A AC, 250V/0,1A DC,
- prierez vodičov diaľkovej signalizácie: max. 1,5mm2.
