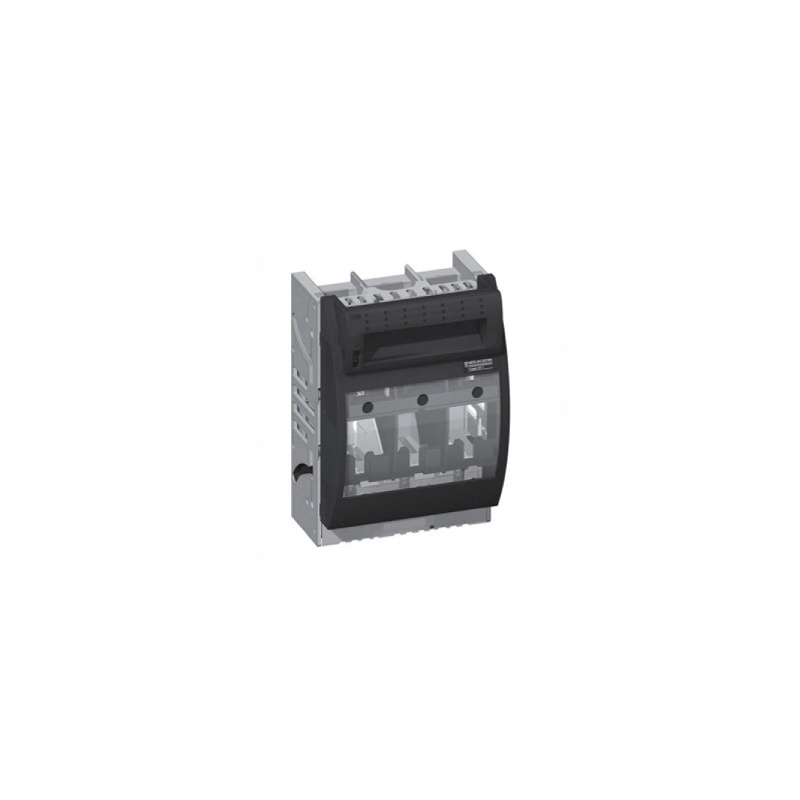

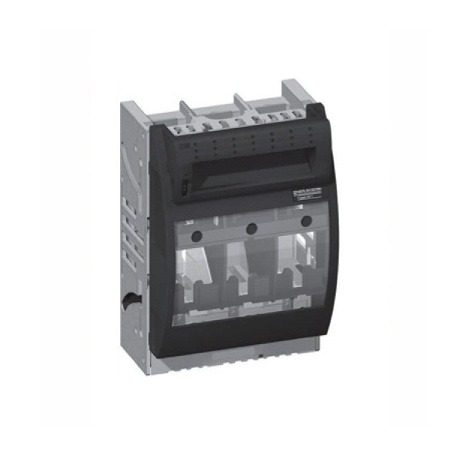

49813 ISFT NH1-250A 3-pólový poistkový odpínač

Základný opis:
- rad výrobkov: ISFT250 ... 630
- rad: fupact
- označenie výrobku: fupact ISFT
- označenie prístroja: ISFT250
- typ produktu alebo súčasti: poistkový odpínač
- použitie zariadení: distribúcia
- ochrana zariadení, monitorovanie a ovládanie

Doplnky:
- popis pólov: 3P
- opis chránených pólov: 3f
- typ poistky: DIN
- veľkosť poistky: NH1
- typ siete: AC, DC
- frekvencia siete: 50/60 Hz
- typ ovládania: rukoväť držiaka poistiek
- [Ith] menovitý tepelný prúd:
175 A (70 ° C) vodorovná
175 A (70 ° C) zvislá
188 A (65 ° C) vodorovná
188 A (65 ° C) zvislá
200 A (60 ° C) vodorovná
200 A (60 ° C) zvislá
213 A (55 ° C) vodorovná
213 A (55 ° C) zvislá
225 A (50 ° C) vodorovná
225 A (50 ° C) zvislá
238 A (45 ° C) vodorovná
238 A (45 ° C) zvislá
250 A (40 ° C) stratový výkon na poistku: 23 W
250 A (40 ° C) vodorovná
250 A (40 ° C) zvislá
- [Ithe] menovitý tepelný prúd 250 A (40 ° C) / Stratový výkon na poistku: 23 W
- prevádzka: neprerušovaný
- [Ui] menovité izolačné napätie: 800 V AC 50/60 Hz
800 V DC
- [Uimp] menovité impulzné výdržné napätie: 8 kV
- [Ue] menovité pracovné napätie: 440 V DC
690 V AC 50/60 Hz
800 V AC 50/60 Hz AC-20
800 V DC DC-20
- [Ie] menovitý pracovný prúd:
250 A AC-21B 220/240 V AC 50/60 Hz
250 A AC-21B 380/415 V AC 50/60 Hz
250 A AC-21B 440/480 V AC 50/60 Hz
250 A AC-21B 500 V AC 50/60 Hz
250 A AC-21B 660/690 V AC 50/60 Hz
250 A AC-22B 220/240 V AC 50/60 Hz
250 A AC-22B 380/415 V AC 50/60 Hz
250 A DC- 21B 125 v DC 1P
250 A DC-21B 220 v DC 1P
250 A DC-21B 440 v DC 2P v sérii
- menovitá zapínacie a vypínacie schopnosť:
Icm 105 kA 415 V
Icm 105 kA 500 V
Icm 105 kA 690 V
Icn 50 kA 415 V
Icn 50 kA 500 V
Icn 50 kA 690 V
- vhodnosť pre bezpečné odpojenie: ÁNO
- viditeľné odpojenie: áno
- funkcia kontaktu: single-break
- mechanická životnosť: 1600 cykly
- elektrická životnosť: 200 cykly 690 V AC 50/60 Hz AC-21B
200 cykly 415 V AC 50/60 Hz AC-22B
- opatrenia pre visiaci zámok: 3 visiace zámky
- montážny držiak: montážna doska
- montážny držiak: montážna doska
- montážna poloha: vedľa seba
- konštrukcia: horizontal design
- pripojovacie svorkovnice: skrutkové svorky
- pripojenia - svorky: skrutkové svorky M10 250 A

Prostredie:
- výška: 246 mm
- šírka: 186 mm
- hĺbka: 110 mm
- štandardy: EN / IEC 60947-1
EN / IEC 60947-3
IEC 60269-2-1
- certifikácie výrobku: KEMA-KEUR
- stupeň krytia IP: IP20 vyhovuje IEC 60529
- stupeň ochrany IK: IK07 vyhovuje EN 50102
- stupeň znečistenia 3: vyhovuje IEC 60947
- teplota okolitého vzduchu pre prevádzku: -25 ... 70 ° C
- teplota okolia pre uskladnenie: -50 ... 85 ° C
