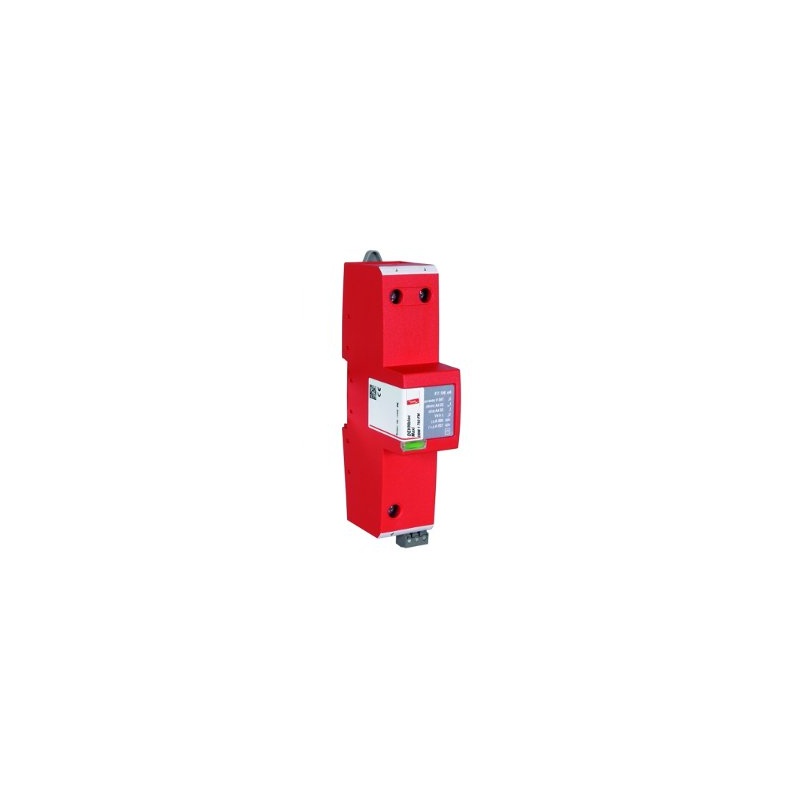

DBM 1 760 FM zkoordinovaný zvodič bleskových prúdov

- 1pólový zkoordinovaný zvodič bleskových prúdov s vysokou schopnosťou obmedzovať následné sieťové prúdy v sieťach IT s menovitým napätím 690 V.,
- SPD podľa EN 61643-11 / IEC 61643-11 ...: Typ 1 / Trieda I,
- menovité napätie AC (Un): 690V,
- trvalá prevádzka striedavého napätia (Uc): 760V,
- bleskový impulzný prúd (10/350 mikrosekúnd) (Idop): 25 kA,
- merná energia (W/R): 156,25 kJ /Ohm,
- úroveň ochrany (Up): <4 kV,
- sledujte aktuálne spôsobilosti hasiace striedavého prúdu (Ifi): 25 kA eff,
- sledujte aktuálne obmedzenia/selektivity: Žiadne vypínanie 35 GG poistkou až do 50 kA ef (prospekt).,
- doba odozvy (t): < 100 ns,
- max. poistka (L) na Ik = 50 kA ef (t dobu < 0,2 s): 250 A gG,
- max. poistka (L) na I K = 50 kA ef (t niekoľkých 5 ss): 100 A gG,
- max. poistka (L-L ´): 125 A gG,
- TOV napätia (UT) - charakteristika: 1320 V / 120 min. - pevnosť,
- rozsah prevádzkových teplôt (paralelné zapojenie) (T UP): -40 ° C ... 80 ° C,
- rozsah prevádzkových teplôt (sériové zapojenie) (T US): -40 ° C ... 60 ° C,
- funkcie / indikácia poruchy: zelená / červená
- počet portov: 1,
- prierezová plocha (L/N,L´/N",N/PE(N)) ( min. ): 10 mm 2 / pružný,
- prierezová plocha (L/N,N/PE(N)) ( max. ): 50 mm 2 lanko / 35 mm 2 lanko,
- prierezová plocha (L ´/ N ") ( max. ): 35 mm 2 lanko / 25 mm 2 lanko,
- zostava na: 35 mm DIN lištu podľa EN 60715,
- materiál púzdra: Termoplast, červená, UL 94 V-0,
- vybavenie: interiér,
- ochrana: IP 20,
- FM kontakty/kontaktný formulár: menič,
- spínací výkon AC: 250 V / 0,5 A,
- vypínacia schopnosť DC: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A,
- prierez pre diaľkovú signalizáciu terminálu: max. 1,5 mm 2/pružný,
- váha: 507g.
