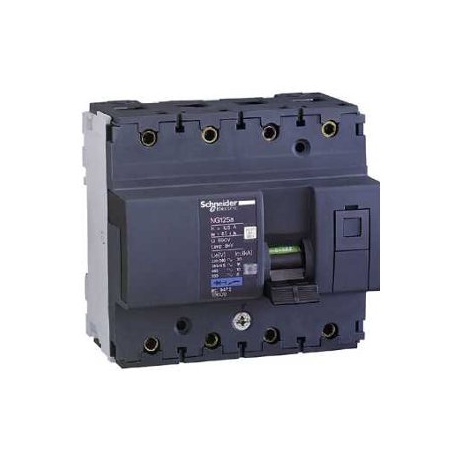

Istič C 125A 4-pólový 16kA NG125A- 18609

Základný opis
- rad výrobkov: NG125,
- typ produktu: miniatúrny istič,
- označenie prístroja: NG125,
- počet chranených pólov: 4,
- menovitý prúd: 125 pri 40 ° C,
- typ siete: AC, DC.
- prevedenie jednotky spúštača: badprúdová - skratová,
- typ charakteristiky: C,
- vypínacia schopnosť: 16 kA Icu vyhovuje EN / IEC 60947-2 - 380 ... 415 V AC 50/60 Hz
8 kA Icu vyhovuje EN / IEC 60947-2 - 500 V AC 50/60 Hz
20 kA Icu vyhovuje EN / IEC 60947-2 - <= 500 V DC
- vhodné pre bezpečné odpojenie: áno.

- frekvencia siete: 50/60 Hz,
- menovité pracovné nápätie: <= 500 V DC
380 ... 415 V AC 50/60 Hz
500 V AC 50/60 Hz
- hranica vypnutia skratovej spúšte: 8 x ln,
- dimenzovaná prevádzková vypínacia schopnosť:
12 kA pri 75% vypínacie schopnosti vyhovuje EN / IEC 60947-2 - 380 ... 415 V AC 50/60 Hz
6 kA pri 75% vypínacie schopnosti vyhovuje EN / IEC 60947-2 - 500 V AC 50/60 Hz
20 kA pri 100% vypínacie schopnosti vyhovuje EN / IEC 60947-2 - 500 V DC
- menovité izolačné napätie: 690 V AC 50/60 Hz vyhovuje EN / IEC 60947-2,
- menovité impulzné výdržné napäie: 8 kV vyhovuje EN / IEC 60947-2 ,
- signalizácia polohy kontaktu: áno,
- typ ovládania: páčka, manuálny test vypnutie,
- miesto signalizácie: ON/OFF signalizácia, signalizácia vypnutie poruchou,
- montáž: nacvaknutím,
- montážný držiak: 35 mm symetrická DIN lišta,
- rozteč 9 mm: 12,
- výška: 103 mm,
- šírka: 108 mm,
- hĺbka: 81 mm,
- mechanická životnosť: 20 000 cyklov,
- elektrická životnosť: 5 000 cyklov,
- opatrenia pre visiaci zámok: uzamykateľný,
- popis volieb pre uzamknutie: integrovaný visiaci zámok,
- pripojenia - svorky: tunelové svorky 0,5 ... 2,5 mm2 neohybný
tunelové svorky 10 ... 50 mm2 ohybný
- dĺžka odizolavania vodiča: 20 mm,
- krútiaci moment: 6 N,
- prúdový chránič: samostatný blok,

- stupeň zničenia: 3 vyhovuje IEC 60947-2 ,
- kategória prepätia: IV,
- tropikalizácia: 2 vyhovuje IEC 60068-1,
- relatívna vlhkosť: 95% 55 ° C,
- teplota okolitého vzduchu pre prevádzku: -30 ... 70 ° C,
- teplota okolia pre uskladnenie: -40 ... 70 ° C.
