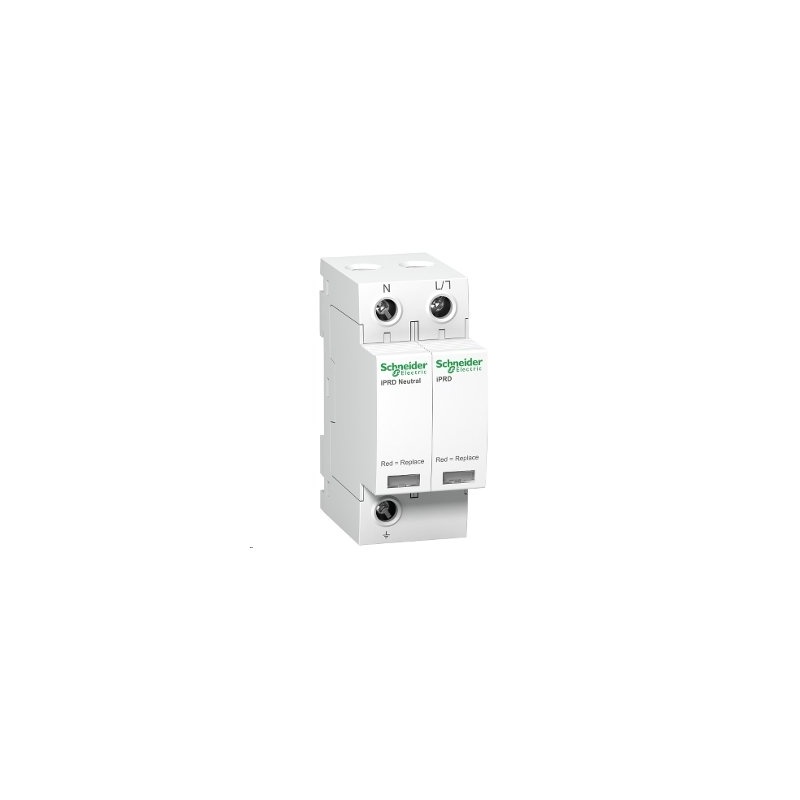

A9L20501 iPRD20r modulárny zvodič prepätia - 1P + N - 350V - s diaľkovým prenosom

Popis produktu:

- rad: Acti 9
- označenie výrobku: Acti 9 iPRD
- označenie prístroja: IPRD20r
- typ produktu alebo súčasti: zvodič prepätia s odnímateľnou patrónou
- použitie zariadení: distribúcia
- popis pólov: 1P + N
- diaľková signalizácia: áno
- umiestnenia signalizačných kontaktov: 1 SD (1 V / Z)
- typ zvodiča prepätia: elektrická distribučná sieť
- uzemňovacie sústava: TN-S, TT

Doplňujúci popis:
- typ triedy zvodiče prepätia: typ 2
- prevedenie zvodiča prepätia: MOV + GDT
- [Ue] menovité pracovné napätie: 230 V (+/- 10%) AC 50/60 Hz, 400 V (+/- 10%) AC 50/60 Hz
- menovitý vybíjací prúd: rozdielový režim: 5 kA L / N, Spoločný (common) režim: 5 kA L / PE, Spoločný (common) režim: 5 kA N / PE
- maximálny vybíjací prúd: spoločný (common) režim: 20 kA L / PE, spoločný (common) režim: 20 kA N / PE, Rozdielový režim: 20 kA L / N
- [Uc] maximálne trvalé pracovné napätie: spoločný (common) režim: 260 VN / PE, spoločný (common) režim: 350 VL / PE, Rozdielový režim: 350 VL / N
- [Up] ochr. napäťová úroveň: 1,1 kV typ 2 rozdielový režim L / N, 1,4 kV typ 2 spoločný (common) režim N / PE
- [Ut] dočasné prepätia: odolnosť: 337 VL / N pre 5 s, odolnosť: 442 VL / PE pre 5 s, Režim bezpečné poruchy: 1200 VN / PE pre 200 ms, Režim bezpečné poruchy: 1453 VL / PE pre 200 ms
- typ odpojovače: pridružený istič iC60N 20 A Icu 10 kA krivka C, pridružený istič iC60H 20 A Icu 15 kA krivka C, pridružený istič iC60L 20 A Icu 25 kA krivka C, pridružený istič NG125H 63 A Icu 36 kA krivka C, pridružený istič NG125L 63 A Icu 50 kA krivka C
- skratový prúd: 50 kA
- skratová odolnosť: 50 kA
- miestna signalizácia: vlajka farba: biela / červená
- napätia signalizačného obvodu: AC: 250 V 50/60 Hz
- signalizačné výstupný prúd: 0,25 A
- montáž: nacvaknutím
- montážny držiak: lišta DIN
- rozteč 9 mm: 4
- výška: 85 mm
- šírka: 36 mm
- hĺbka: 69 mm
- hmotnosť prístroja: 0,215 kg
- farba: biela (RAL 9003)
- doba odozvy: <= 25 ns
- reziduálny prúd: 0,6 mA, 0,003 mA
- pripojenia - svorky: klietkové svorka horná strana 2,5 ... 35 mm, klietkové svorka dolná strana 2,5 ... 35 mm
- krútiaci moment: 2,5 Nm

Prostredie:
- štandardy: EN 61643-11: 2012, IEC 61643-11: 2011
- certifikácie výrobku: CE
- označenie kvality: NF, KEMA-KEUR
- stupeň krytia IP: na prednej strane: IP40, vstavaný: IP20
- stupeň ochrany IK: IK03
- relatívna vlhkosť: 5 ... 95%
- pracovná nadmorská výška: 2000 m
- teplota okolitého vzduchu pre prevádzku: -25 ... 60 ° C
- teplota okolia pre uskladnenie: -40 ... 85 ° C
