Detaily

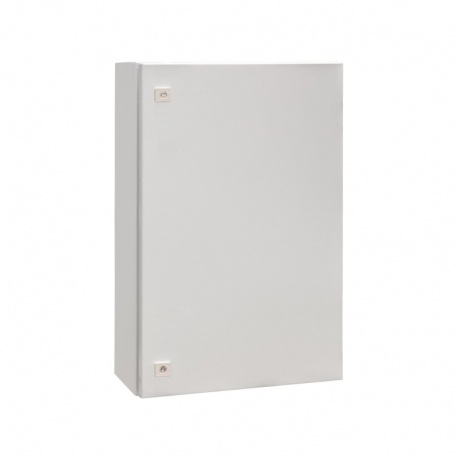

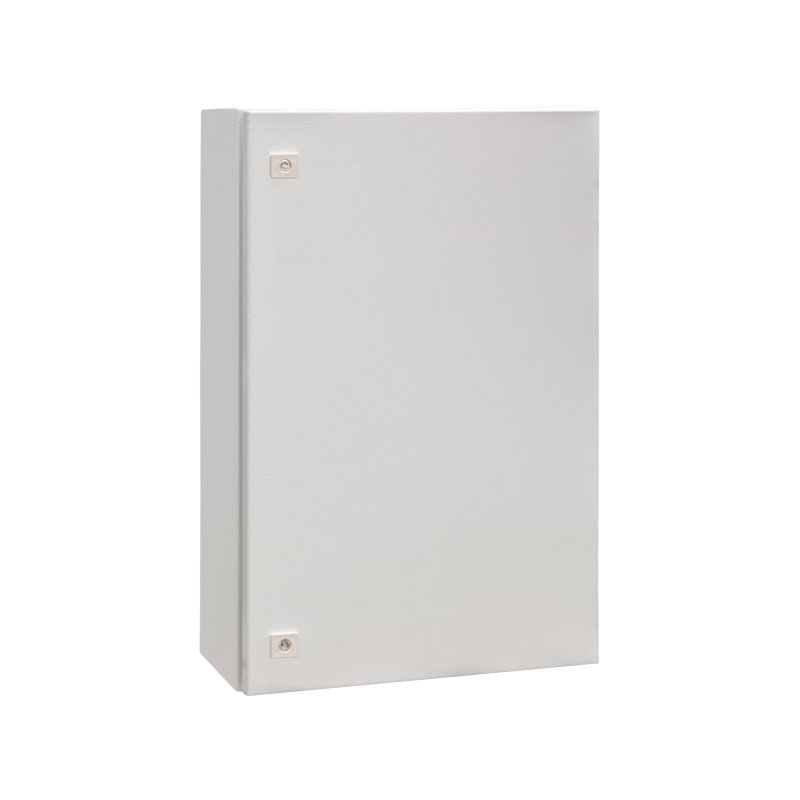

Nástenná rozvodnica

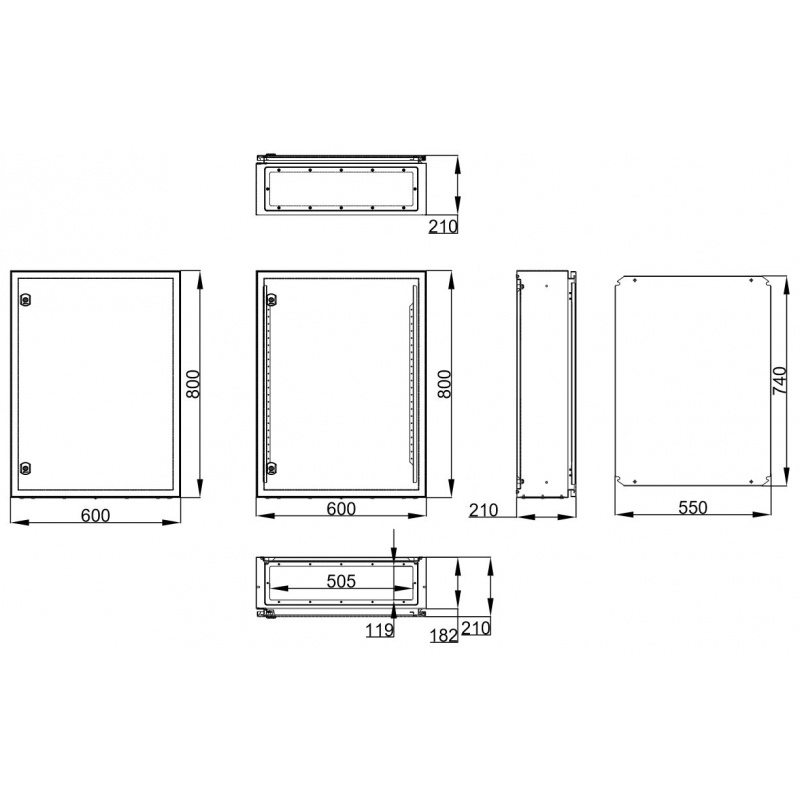

- šírka: 600mm,
- výška: 800mm,
- hĺbka: 210mm,
- hmotnosť: 31,10kg,
- stratový výkon: -222,00W,
- min. teplota okolia: -10°C,
- max. teplota okolia 50°C
- typ produktu: skriňa oceľoplechová,
- max. celková nosnosť: 165kg,
- stupeň ochrany krytom: IP65,
- montážny panel: galvanizovaná oceľ 2mm,
- nosnosť montážneho panelu: 140kg,
- počet dvier: 1,
- nosnosť dvier: 20kg,
- počet prírub: 1,
- farba: RAL 7035 (svetlošedá).
- materiál: pevná, odolná konštrukcia, ohýbaná a zváraná za studena z oceľového plechu,
- skriňa pozostáva z dvoch častí: z tela a dvier,
- príruby: 1,4mm oceľový plech s práškovým nástrekom,
- predná časť skrine obsahuje dvojitý dažďový žľab, ktorý umožňuje odtekanie vody,
- skriňa môže byť otočená o 180°, to znamená že káble môžu byť privedené cez prírubu zospodu alebo zvrchu,
- štyri otvory pre nástennú montáž (priemer 8,5mm) sú rozmiestnené po rohoch zadnej strany skrine,
- všetky otvory sú vzdialené od rohu 20mm,
- všetky časti sú vopred ošetrené fosforečnanom železitým, demineralizované a ochránené vrstvou epoxidovo-polyesterovej farby s odtieňom RAL 7035,
- dvere sú istené pántami a majú otvárací uhol 130°,
- dvere sú zavesené na skrytých pántoch,
- dvere sú chránené proti vypadnutiu,
- štýl otvárania dverí sa dá ľahko zmeniť z otvárania sprava na otváranie zľava,
- dvere majú penové polyuretánové tesnenie,
- montážny panel: galvanizovaný oceľový plech, 2mm, dvakrát ohranený zo všetkých strán,
- montážny panel, ohranený zo všetkých strán je prichytený na skrutkách M8 na zadnej strane skrine,
- pri montáži skrine môže byť zo skrine odstránený,
- montážny panel je vyhotovený z 2mm galvanizovaného oceľového plechu sendzimir, ktorý vyhovuje EMC,
- obsahuje uzemňovacie kolíky pre spojenie so skriňou,
- trieda ochrany: maximálna ochrana zariadení je garantovaná vysokým stupňom ochrany a odolnosťou proti nárazu IK10 podľa IEC 60529,
- pri dodatočnom vŕtaní do skrine by mala byť zvážená ochrana proti korózii,
- montáž: skriňa je na stenu namontovaná buď priamo pomocou skrutiek (s plastovými podložkami vnútri) alebo pomocou súpravy pre montáž (príslušenstvo WSTWB004 / WSTWB006), v oboch prípadoch je zachovaný stupeň krytia IP,
- malý polomer otvárania dverí umožňuje ľahkú montáž skríň priamo vedľa seba do série,
- dodávka obsahuje: kompletnú skriňu s tesnením a skrutkami, dvojkrídlové kľúče 5mm (doppelbart), a montážny panel vr. montážneho materiálu,
- možností uzemnenia je niekoľko.
