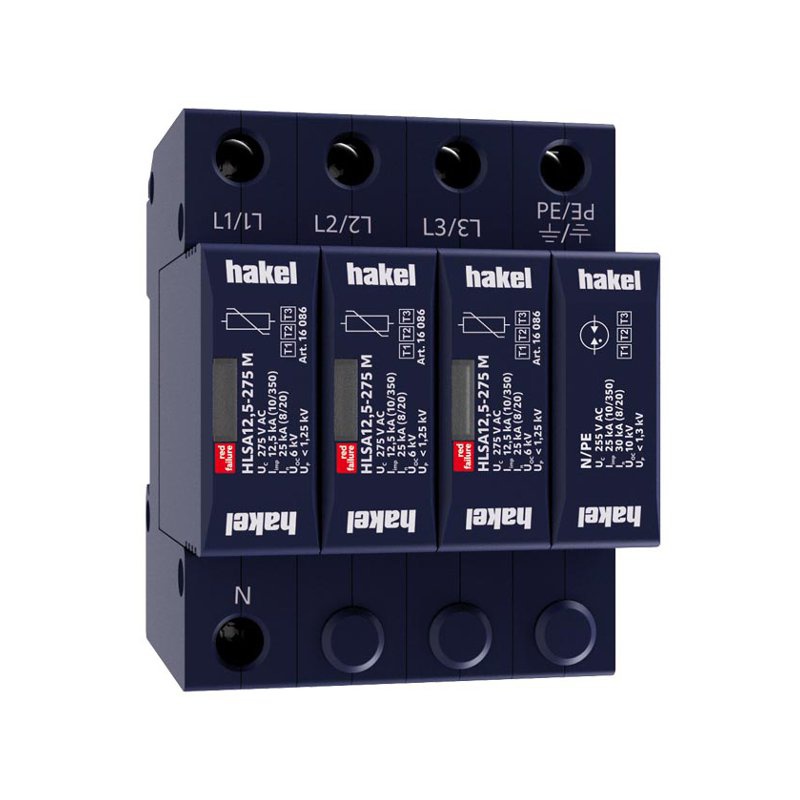

HLSA12,5-275/3+1 M zvodič prepätia

Zvodiče impulzných prúdov a rázového prepätia typu T1+T2+T3. Výrobky sú zložené z varistorov s veľkou zvodovou schopnosťou. V prevedení 1+1 a 3+1 sú navyše v kombinácii s bleskoistkou, ktorá zaisťuje nulový priesakový prúd vodičom PE. Vhodné pre objekty s uvažovanou hladinou ochrany LPL III a LPL IV. Inštalujú sa na rozhraní zón LPZ 0 – LPZ 1 a vyššie, čo najbližšie k vstupu káblového vedenia do objektu - hlavných rozvádzačov. V prípade inštalácie zvodiča označeného T1+T2+T3 v hlavnom rozvádzači je nevyhnutné inštalovať aj zvodiče prepätia T2 a T3 v podružných rozvádzačoch. Pokiaľ výrobok obsahuje dve svorky PE (resp. PEN), nesmú byť použité ako mostík PE (PEN). Označenie M špecifikuje prevedenie s výmenným modulom. Označenie S špecifikuje prevedenie s Ďiaľkovou signalizáciou. Inštaluje sa podľa noriem: ČSN EN 62305 ed. 2, ČSN 33 2000-5-534 ed. 2, ČSN CLC/TS 61643-12.

- klasifikácia podľa STN EN 61643-11 ed. 2 a IEC 61643-11:2011: TYP 1+2, CLASS I+II
,
- vhodné pre sieť: TN-S, TT,
- najvyššie trvalé prevádzkové napätie UC: 275V AC / 350V AC,
- iImpulzný výbojový prúd na skúšku triedy I (10/350) Iimp: 12,5kA,

- nábojQ: 6,25As,
- špecifická energia pre skúšku triedy I L/N W/R: 39kJ/Ohm,
- maximálny výbojový prúd (8/20) Imax: 50kA
,
- impulzný výbojový prúd pre skúšku triedy I (10/350) N/PE Iimp: 50kA,
- náboj N/PE Q: 25As,
- špecifická energia pre skúšku triedy I N/PE W/R: 625 kJ/Ohm,
- celkový výbojový prúd (10/350) L+N->PE Itotal: 50kA,
- celkový výbojový proud (8/20) L+N->PE Itotal: 100kA,
- menovitý výbojový prúd pre skúšku triedy II (8/20) L/N In: 25kA,
- menovitý výbojový prúd pre skúšku triedy II (8/20) N/PE In: 50kA,
- napäťová ochranná hladina Up: < 1,25kV,
- dočasné prepätie (TOV) L/N: 337V/5 s,
- dočasné prepätie (TOV) N/PE: 1200V/0,2s,
- čas odozvy L/N tA: < 25ns,
- maximálne predistenie: 160A gL/gG,
- menovitý skratový prúd pri maximálnom predistení ISCCR: 60kArms,
- zóna ochrany pred bleskom (LPZ): 0-1,
- materiál púzdra: polyamid PA6, UL94 V-0,
- stupeň ochrany krytu: IP20,
- pracovná teplota: -40°C ... +70°C,
- doporučený prierez pripojovacích vodičov (pri uťahovacom momente 3Nm):
25 mm2 (pevný),
16 mm2 (zlanený)
,
- spôsob montáže: na lištu DIN 35mm / ľubovoľná,
- iIndikátor stavu: optický terč číry - ok / optický terč červený - porucha
,
- životnosť: min. 100000h.
