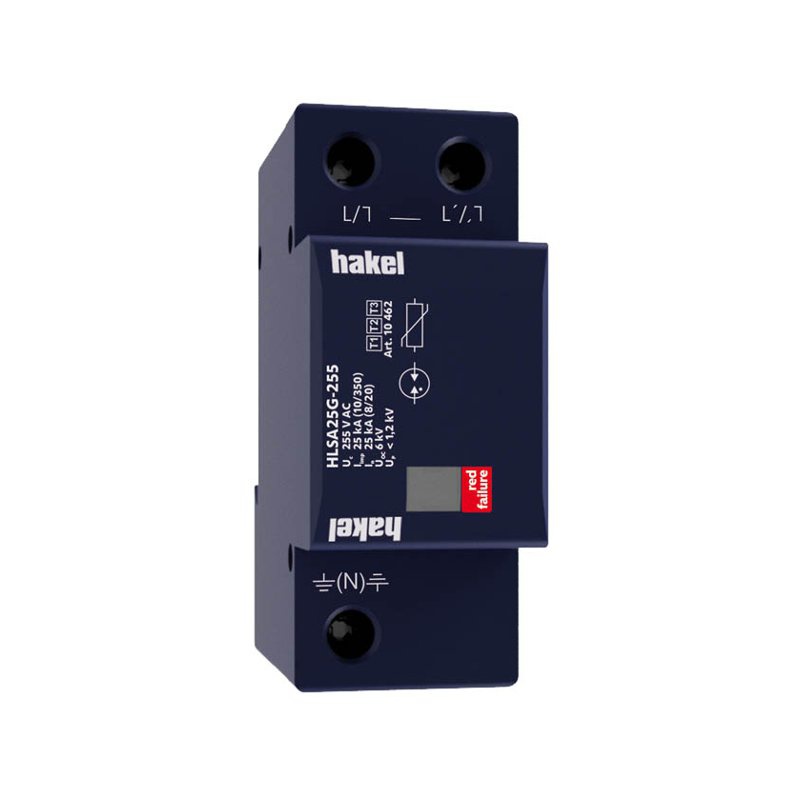

HLSA25G-255 zvodič prepätia

Zvodiče impulzných prúdov a rázového prepätia typu T1+T2+T3. Výrobky sú zložené z varistorov s veľkou zvodovou schopnosťou. V prevedení 1+1 a 3+1 a HLSA25G sú navyše v kombinácii s bleskoistkou, ktorá zaisťuje nulový priesakový prúd vodičom PE. Vhodné pre objekty s uvažovanou hladinou ochrany LPL I a LPL II. Inštalujú sa na rozhraní zón LPZ 0 – LPZ 1 a vyššie, čo najbližšie k vstupu káblového vedenia do objektu - hlavných rozvádzačov. V prípade inštalácie zvodiča označeného T1+T2+T3 v hlavnom rozvádzači je nevyhnutné inštalovať aj zvodiče prepätia T2 a T3 v podružných rozvádzačoch. Pokiaľ výrobok obsahuje dve svorky PE (resp. PEN), nesmú byť použité ako mostík PE (PEN). Označenie S špecifikuje prevedenie s diaľkovou signalizáciou. Inštaluje sa podľa noriem: ČSN EN 62305 ed. 2, ČSN 33 2000-5-534 ed. 2, ČSN CLC/TS 61643-12.

- klasifikácia podľa STN EN 61643-11 ed. 2 a IEC 61643-11:2011: TYP 1+2, CLASS I+II
,
- najvyššie trvalé prevádzkové napätie UC: 255V AC,
- iImpulzný výbojový prúd na skúšku triedy I (10/350) Iimp: 25kA,

- náboj Q: 12,5As,
- špecifická energia pre skúšku triedy I W/R: 156kJ/Ohm,
- menovitý výbojový prúd na skúšku triedy II (8/20) In: 25kA,
- maximálny výbojový prúd (8/20) Imax: 50kA
,
- napäťová ochranná hladina Up: < 1,2kV,
- dočasné prepätie (TOV) UT: 337V/5 s,
- čas odozvy tA: < 25ns,
- maximálne predistenie: 250A gL/gG,
- maximálne predistenie („V“ zapojenie): 125A gL/gG,
- menovitý skratový prúd pri maximálnom predistení ISCCR: 80kArms,
- zóna ochrany pred bleskom (LPZ): 0-1 a vyššia,
- materiál púzdra: polyamid PA6, UL94 V-0,
- stupeň ochrany krytu: IP20,
- pracovná teplota ?: -40°C ... +70°C,
- minimálny prierez pripájaných vodičov podľa ČSN 33 2000-5-534 (pri uťahovacom momente 3 Nm; neplatí pre „V“ zapojenie):
T1: 6mm2 (L, N), 16 mm2 (PE, PEN),

T2: 2,5mm2 (L, N), 6 mm2 (PE, PEN),

- rozsah upnutia svorky: 2,5 ÷ 35mm2 (pevný) / 2,5 ÷ 25mm2 (zlanený)
,
- spôsob montáže: na lištu DIN 35mm / ľubovoľná,
- iIndikátor stavu: optický terč číry - ok / optický terč červený - porucha
,
- životnosť: min. 100 000h.
