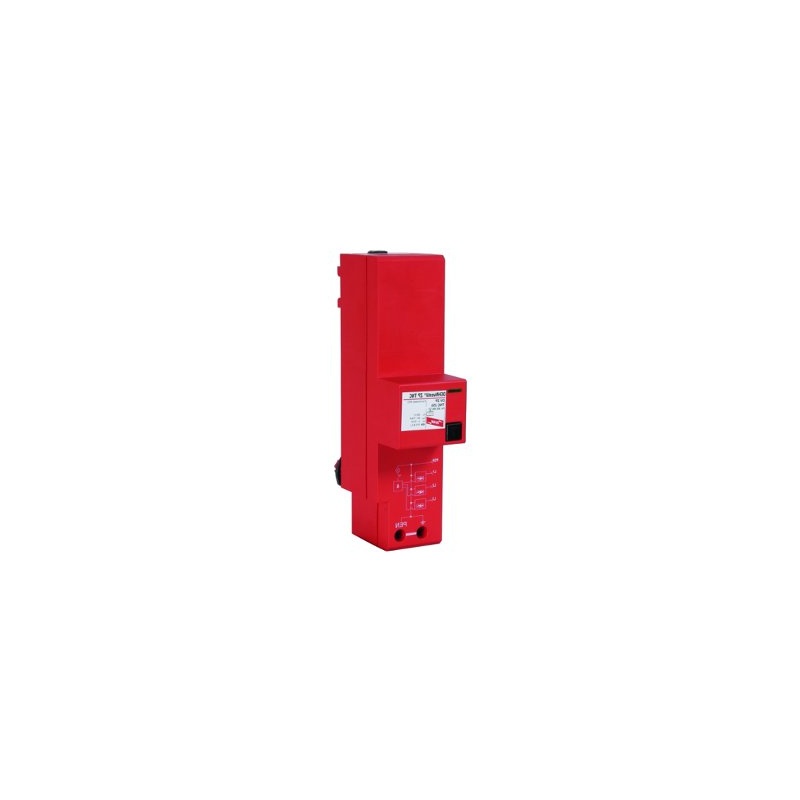

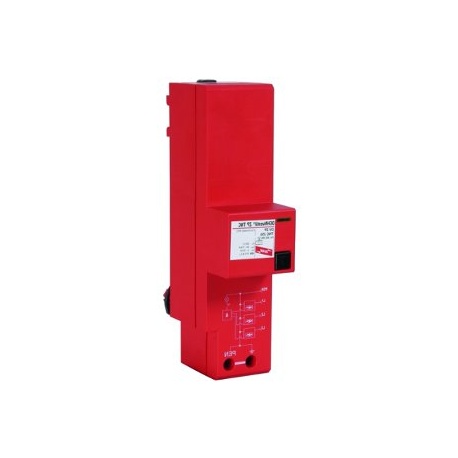

DV ZP TNC 255 kombinovaný zvodič s vnútorným zapojením

- Kombinovaný zvodič s vnútorným zapojením ,,4+0" pre trojfázové siete TT a TN-S s menovým napätím 230/400 V/50 Hz je určený k inštalácií do hlavných/ elektromerových rozvádzačov,
- SPD podľa EN 61643-11 / IEC 61643-11 : Typ 1 + typ 2 / Trieda I + Trieda II,
- ochrana energeticky koordinovaná pre terminál (5 m): Typ 1 + typ 2 + Typ 3,
- menovité napätie AC (UN): 230/400 V (50/60 Hz),
- trvalá prevádzka striedavého napätia (UC): 255 V (50/60 Hz),
- bleskový impulzný prúd (10/350 mikrosekúnd) [L1 + L2 + L3-PEN] ( I celkom ): 75 kA
- merná energia [L1 + L2 + L3-PEN] (W/R): 1,40 MJ/Ohm,
- bleskový impulzný prúd (10/350 mikrosekúnd) [L-PEN] ( I dop ): 25 kA,
- merná energia [L-PEN] (W/R): 156,25 kJ/Ohm,
- nominálny vybíjací prúd (8/20 mikrosekúnd) [L-PEN] / [L1 + L2 + L3-PEN] ( I n ): 25/75 kA,
- úroveň ochrany (UP): 1,5 kV,
- sledovanie aktuálnej hasiacej spôsobilosti striedavého prúdu ( I fi ): 25 kA eff,
- sledovanie aktuálneho obmedzenia / selektivity: žiadne vypínanie 35 GG poistkou až 25 kA ef (prospekt),
- doba odozvy ( t ): 100 ns,
- max. poistka K = 25 kA ef: 315 A gG,
- max. poistka pre I K > 25 kA ef: 200 A gG,
- TOV-napätie [L-PEN] (U T ) - charakteristika: 440 V / 120 min. - pevnosť,
- rozsah prevádzkových teplôt (TU): -40 ° C ... 80 ° C,
- riadiace funkcie: tlačidlo s kontrolkou,
- počet portov: 1,
- prierezová plocha (PEN, 9): 10-35 mm 2 lanko / 50 mm 2 lanko,
- zostava na: systém prípojníc 40 mm,
- materiál púzdra: termoplast, červená, UL 94 V-0,
- vybavenie: interiér,
- ochrana: IP 30 (skrytom),
- montážne rozmery: 3 TE, DIN 43880,
- schválenie: VDE,
- váha: 914kg.
