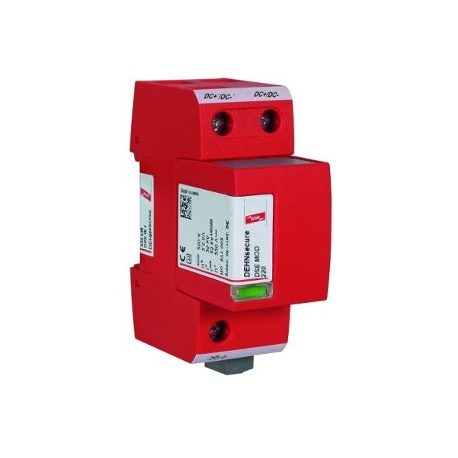

DSE M 1 60 FM zkoordinovaný zvodič bleskových prúdov

- 1pólový modulárny zkoordinovaný zvodič bleskových prúdov pre siete DCs diaľkovou signalizáciou stavu.,
- SPD klasifikácia podľa ČSN EN 61643-11 / IEC 61643-11 ...: Typ 1/ Trieda1,
- nepretržité prevádzkové jednosmerné napätie (Uc): 60V,
- bleskový impulzný prúd (10/350 mikrosekúnd) (Idop): 25 kA,
- merná energia (W/R): 156,25 kJ/Ohm,
- nominálny vybíjací prúd (8/20 mikrosekúnd) (In): 25 kA,
- úroveň ochrany (Up): <1,5 kV,
- priamo koordinované pre DEHNguard: DG 150 S FM (No. 952 092),
- doba odozvy (t): <100 ns,
- krátky pevný okruh s max. ochranou siete nadprúdu DC (Isccr): 25 kA,
- max. ochrana na strane napájania nadprúdu: 250 A gL,
- max. poistka (DC+/DC ->DC+´/DC"): 125 AgL,
- rozsah prevádzkových teplôt (paralelné zapojenie) (Tup): -40 ° C ... 80 °C,
- rozsah prevádzkových teplôt (sériové zapojenie) (Tus): -40 ° C ... 60 °C,
- funkcie / indikácia poruchy: zelená/červená,
- počet portov: 1,
- prierezová plocha (DC+/DC-, DC+´/DC " 9 /DC) ( min. ): 10 mm 2 / pružný,
- prierezová plocha (DC + / DC, 9 / DC) ( max. ): 50 mm 2 lanko / 35 mm 2 lanko,
- prierezová plocha (DC + ´/ DC ") ( max. ): 35 mm 2 lanko / 25 mm 2 lanko,
- zostava na: 35 mm DIN lištu podľa EN 60715,
- materiál púzdra: termoplast, červená, UL 94 V-0,
- vybavenie: interiér,
- ochrana: IP 20,
- montážne rozmery: 2 TE, DIN 43880,
- schválenie: UL,
- FM kontakty/ Kontaktný formulár: menič,
- spínací výkon AC: 250/0,5 A,
- vypínacia schopnosť DC: 250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A,
- prierez pre dialkovú signalizáciu terminálu: max. 1,5mm2/pružný,
- ďalšie technické údaje: Použitie v bezpečnostnom osvetlení,
- prevádzka jednosmerného a striedavého k dispozícii: nie,
- váha: 288g.
