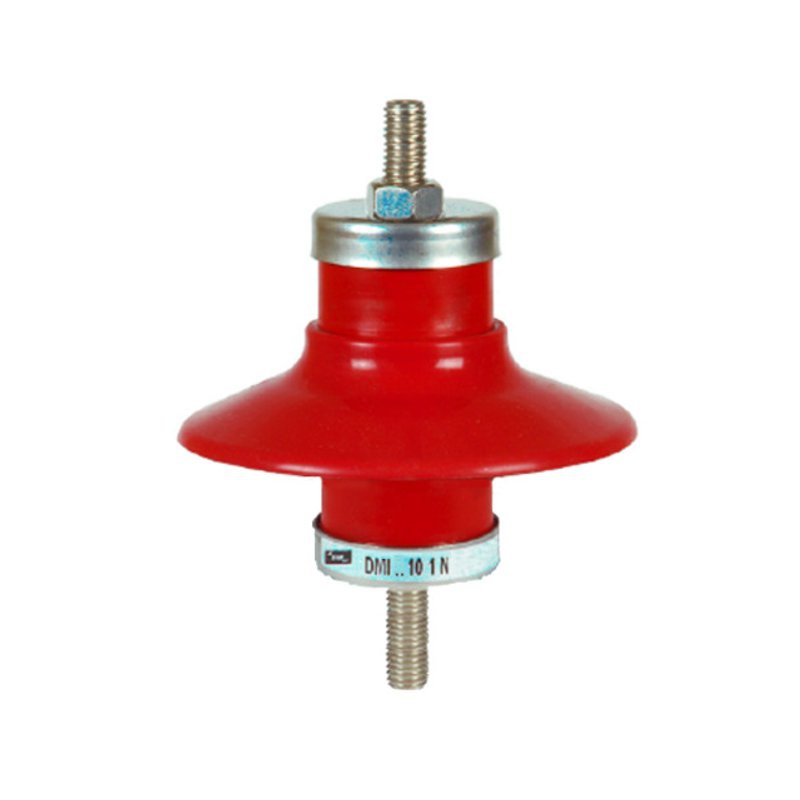

DMI 3 10 1 N zvodič prepätia VN DEHNmid Ur: 3kV In: 10kA LEK 1 pre vonkajšie použitie

- menovitý impulzný zvodový prúd, (8/20), (In ): 10 kA
- skúšobný impulzný prúd, (4/10): 100 kA
- obdĺžnikový impulzný prúd: 250 A/2000 ?s
- max. prípustné napätie, AC, (Ur): 3 kV
- trvalé napätie (MCOV), AC, (UC): 2,4 kV
- prechodné prepätie TOV po dobu, 1s, (U1s): 3,2 kV
- prechodné prepätie TOV po dobu, 100s, (U100s): 2,8 kV
- zvyškové prepätie pri 10 kA , (1/2 µs), (Urss): 9,6 kV
- zvyškové prepätie pri 20 kA, (1/2 µs), (Urss): 10,8 kV
- zvyškové prepätie pri 5 kA, (8/20 µs), (Urs): 8,4 kV
- zvyškové prepätie pri 10 kA, (8/20 µs), (Urs): 9,0 kV
- zvyškové prepätie pri 20 kA, (8/20 µs), (Urs): 10,0 kV
- zvyškové prepätie pri 40 kA, (8/20 µs), (Urss): 11,3 kV
- zvyškové prepätie pri 250 A, (30/75 µs), (Ursch): 6,8 kV
- zvyškové prepätie pri 500 A, (30/75 µs), (Ursch): 7,0 kV
- zvyškové prepätie pri 1000 A, (30/75 µs), (Ursch): 7,3 kV
- zvyškové prepätie pri 3000 A, (30/75 µs), (Ursch): 7,9 kV
- vonkajšia izolácia/Nominálne striedavé skúšobné napätie, (za sucha), (Unstw): 34 kV
- vonkajšia izolácia/Nominálne striedavé skúšobné napätie, (za mokra), (Unstw): 22 kV
- vonkajšia izolácia/Nominálne skúšobné napätie blesku , (Unstw): 50 kV
- výška, (h): 92 mm
- povrchová preskoková vzdialenosť, (mm): 143 mm
- trieda redukcie tlaku: B (20 kA)
- trieda výbojov z vedenia: 1 (2,8 kJ/kVUr)
- pevnosť v strihu, (MML): 78 Nm
- pevnosť v ohybe, (MML): 230 Nm
- pevnosť v ťahu, (MML): 1400 Nm
- teplota prostredia, (TU): (-40…+55) °C
- max. nadmorská výška(mnm): 1000 mm
- menovitá frekvencia, (fN): (15…62) Hz
- materiál puzdra: HTV-Silicon
- farba červenohnedá: RAL 3013
- pripojovacie prvky: príp. svorky, skrutky matice z nerez. ocele
- lanové svorky: do priemeru16 mm
